Smart-1008 Уличный тренажер Массажер спины ZAVODSPORTA

3D-исходник в SKP

3D-исходник в DWG

Монтажная схема

Технический паспорт

Тренажёр предназначен для выполнения массажных упражнений мышц спины.

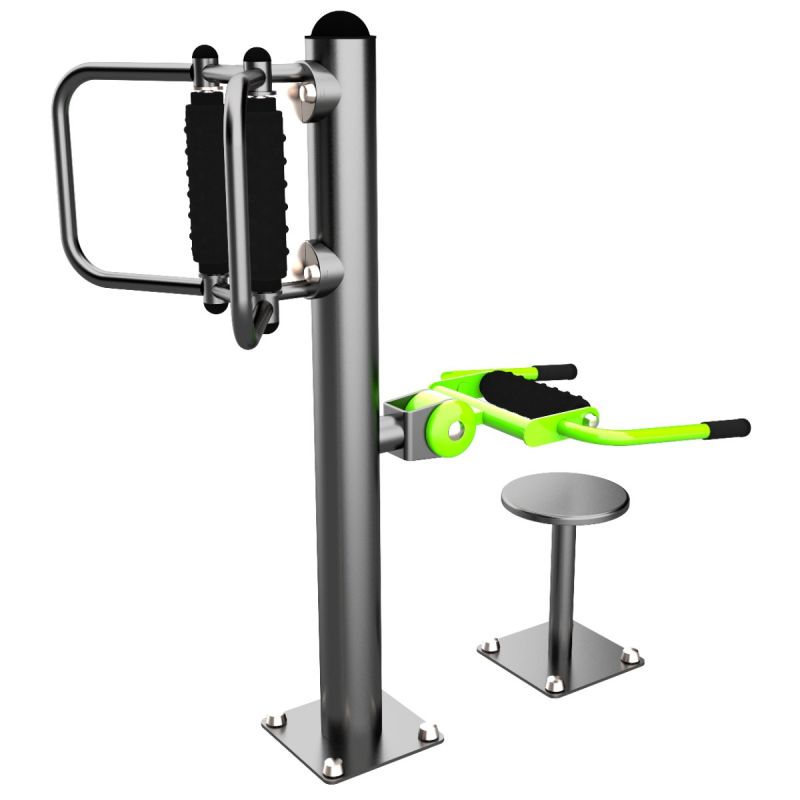

Конструктивно тренажёр состоит из рамы-столба, расположенных на разной высоте массажных узлов, металлических ручек и отдельно стоящего сиденья. За счёт применения специально разработанных узлов, подвижная часть тренажера имеет ограниченный диапазон движения без ударов металла о метал.

Все детали тренажёра окрашены порошковой краской на полиэфирной основе. Торцы труб закрыты пластиковыми заглушками. Рукоятки, выполненные из полиэтилена низкого давления.

Монтаж тренажера производится на закладные, забетонированные заранее.

Цвет неподвижных металлических элементов – графит. Цвет подвижных металлических элементов – PANTONE 382C.

Длина тренажера – 1310 мм; ширина тренажера – 770 мм; высота– 1660 мм. Размеры даны для тренажера готового к применению.

Вес тренажёра: 97 кг

Тренажер состоит из следующих основных элементов:
- рама-столб;
- массажные узлы;
- закладные

Рама-столб тренажера изготовлена из металлической трубы ø133 мм. с толщиной стенки 4.0 мм. В основании рамы приварена пластина размерами 304×304 мм. толщиной 8.0 мм., усиленная косынками из листа толщиной 6.0 мм. На столб приварены ручки из трубы ø 33 мм. с толщиной стенки 3.2 мм. На столб приварены оси для крепления массажных узлов. Узлы располагаются на разной высоте, и обладают различным рельефом.

Крепление к закладной производится пластиной в основании, с размерами 304×304 мм. Соединение тренажера и закладной происходит за счёт резьбового соединения болт-гайка М16, через четыре овальных отверстия 22×30 расположенные на квадрате со стороной 240 мм. Овальные отверстия позволяют осуществлять дополнительную регулировку тренажёра вокруг своей оси.

Массажный узел состоит из пластмассового массажного валика и подшипников скольжения.

Отдельно стоящее сиденье состоит из диска, приваренного к трубе ø57 мм., размещённой на листе размерами 304×304 мм. толщиной 8.0 мм., усиленной косынками из листа толщиной 6.0 мм.  Диск изготовлен из стального листа толщиной 4 мм. и получен при помощи холодной штамповки, с штампованным узором для повышенного сцепления.  Диск имеет круглую форму с буртиком 21 мм. радиусом перехода 9 мм, с габаритным размером 320 мм.

Все болтовые соединения защищены антивандальными, хромированными, составными заглушками, выполненными из стали толщиной 1 мм.

Закладная выполнена из трубы 80×80, стенка 3.0 мм. с приваренной пластиной толщиной 8.0 мм., и усилена косынками из листа 6 мм. толщиной. Крепёжные элементы – болты М16 установлены через отверстия в 8 мм. пластине и приварены.

Все детали получены при помощи лазерной резки, и имеют высокую точность и повторяемость. Что значительно облегчает сборку и установку тренажёра.

Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его свойств и не ухудшающих качество изделия.
